VIC43GX676 คือ กล้อง 1/1.6″, 12.5MP, CMOS, Color, Rolling, 9 fps, GigE จาก The Imaging Source ที่ออกแบบมาเพื่องาน Machine Vision และ Scientific Imaging ที่ต้องการทั้งความละเอียดสีสูงมากและรายละเอียดเชิงพื้นที่ในระดับเมกะพิกเซล ด้วยเซ็นเซอร์สี CMOS Rolling Shutter ขนาด 1/1.6 นิ้ว ให้ความละเอียดสูงถึง 12.5 ล้านพิกเซล และเชื่อมต่อผ่านอินเตอร์เฟส Gigabit Ethernet (GigE Vision) กล้องรุ่นนี้สามารถจับภาพสีของวัตถุที่เคลื่อนไหวช้าหรือหยุดนิ่งได้ด้วยรายละเอียดมหาศาลทั้งในแง่ของสีและรูปทรง และส่งข้อมูลภาพสีปริมาณมหึมาผ่านเครือข่ายได้อย่างมีประสิทธิภาพ เหมาะสำหรับงานตรวจสอบคุณภาพสีและพื้นผิวแบบละเอียดยิบ งานไมโครสโคปีสี การวิเคราะห์วัสดุและชีวภาพ การวัดมิติบนวัตถุสี และแอปพลิเคชัน Automated Optical Inspection (AOI) ขั้นสูงที่ต้องการความสามารถในการมองเห็นและวิเคราะห์ทั้งสีและรายละเอียดที่เล็กมากในภาพเดียวกัน

สารบัญ: VIC43GX676

• แนะนำผลิตภัณฑ์ VIC43GX676
• ความหมายของความละเอียดสี 12.5MP
• รายละเอียดเซ็นเซอร์สีขนาด 1/1.6″
• ความหมายของ Rolling Shutter สำหรับภาพสีความละเอียดสูง
• ความท้าทายด้านแบนด์วิธของ GigE Vision
• แอปพลิเคชันเป้าหมายเฉพาะ
• สเปกทางเทคนิคครบถ้วน
• สถาปัตยกรรมระบบที่แนะนำ
• การวิเคราะห์เชิงเปรียบเทียบกับคู่แข่ง
• สรุปคุณสมบัติสินค้า VIC43GX676
• คำถามที่พบบ่อย
• สรุปและข้อเสนอแนะ

แนะนำผลิตภัณฑ์ VIC43GX676

The VIC43GX676 stands at the pinnacle of high-resolution color imaging for industrial and scientific applications. Its 12.5-megapixel color sensor delivers an exceptional number of pixels, each carrying RGB color information, enabling unprecedented detail for color-based analysis. While utilizing a rolling shutter to manage cost and complexity at this pixel count, it is expressly intended for scenarios where the subject is static or moving very slowly, such as in microscopy, precision metrology, or detailed inspection of stationary parts. The GigE Vision interface is the conduit for this massive data stream, requiring careful system design to maintain stability.

กล้องรุ่นนี้เป็นเครื่องมือสำหรับผู้เชี่ยวชาญและงานเฉพาะทางที่ไม่สามารถยอมลดทอนความละเอียดหรือข้อมูลสีลงได้ มันตอบสนองความต้องการในตลาด niche ที่ต้องมีการบันทึกภาพสีคุณภาพสูงมากสำหรับการวิเคราะห์ในภายหลัง การวัดเชิงปริมาณ หรือการตรวจสอบที่ต้องอาศัยทั้งความละเอียดเชิงพื้นที่และข้อมูลสีที่ครบถ้วน

ความหมายของความละเอียดสี 12.5MP

ความละเอียด 12.5 ล้านพิกเซลสีบน VIC43GX676 ไม่ได้หมายถึงแค่จำนวนพิกเซลมาก แต่หมายถึงจำนวนข้อมูลสี (data points) ที่มากกว่ากล้องสี 5MP ถึง 2.5 เท่า และมากกว่ากล้องสี 2MP ถึง 6 เท่า ในทางปฏิบัติ นี่หมายความว่าผู้ใช้สามารถเห็นและวัดคุณลักษณะสีที่มีขนาดเล็กมาก หรือสามารถครอบคลุมพื้นที่ตรวจสอบที่กว้างขึ้นอย่างมาก ในขณะที่ยังคงความสามารถในการแยกแยะสีและรายละเอียดย่อยไว้ได้

For instance, in color print inspection, this allows the detection of micro-dots, slight color registration errors, or subtle ink density variations across a large label or packaging in a single image. In biomedical imaging, it enables high-resolution documentation of stained tissue samples where both cellular structure and color differentiation are critical for diagnosis or research.

ข้อแลกเปลี่ยนของความละเอียดสูง

ความละเอียดสูงสุดเช่นนี้มาพร้อมกับต้นทุน: เฟรมเรทที่ลดลง (9 fps) ปริมาณข้อมูลที่เพิ่มขึ้นอย่างมหาศาล ความต้องการเลนส์ที่มีกำลังแยกแยะสูงมากเป็นพิเศษ และความจำเป็นอย่างยิ่งต่อระบบแสงสว่างที่สมบูรณ์แบบเพื่อหล่อเลี้ยงทุกพิกเซลด้วยสัญญาณที่แข็งแกร่ง

รายละเอียดเซ็นเซอร์สีขนาด 1/1.6″

เซ็นเซอร์สี CMOS ขนาด 1/1.6 นิ้ว บน VIC43GX676 ใช้การจัดเรียงฟิลเตอร์สี Bayer pattern (RGGB) เหมือนกล้องสีทั่วไป แต่ในความละเอียดระดับนี้ การออกแบบเซ็นเซอร์ต้องพิถีพิถันเพื่อรักษาความไวแสง (sensitivity) และลดสัญญาณรบกวน (noise) เนื่องจากฟิลเตอร์สีจะดูดกลืนแสงบางส่วน ทำให้ปริมาณแสงที่ถึง photodiode ของแต่ละสีน้อยลงเมื่อเทียบกับเซ็นเซอร์ Mono

To compensate, the sensor and camera electronics are optimized for high dynamic range and low noise performance. This is crucial because color analysis often relies on subtle differences in hue, saturation, and value. Excessive noise can mask these differences and degrade the performance of color matching or defect detection algorithms. The VIC43GX676 is built to deliver clean, accurate color data suitable for demanding quantitative analysis.

ความหมายของ Rolling Shutter สำหรับภาพสีความละเอียดสูง

การที่ VIC43GX676 ใช้ Rolling Shutter ในความละเอียด 12.5MP สร้างความท้าทายเฉพาะ สองประการ: หนึ่งคือเวลาอ่านค่า (readout time) ที่ยาวมากเนื่องจากต้องอ่านค่าพิกเซลจำนวนมหาศาล ส่งผลให้เฟรมเรทจำกัดที่ 9 fps และเพิ่มโอกาสที่จะเกิด rolling shutter artifacts อย่างรุนแรงหากวัตถุเคลื่อนที่ สองคือความเสี่ยงต่อการเกิดสีเพี้ยนที่ซับซ้อน (complex color artifacts) เนื่องจากข้อมูลสีแดง เขียว และน้ำเงินของวัตถุที่กำลังเคลื่อนที่ถูกจับในเวลาที่ต่างกันมากขึ้น

Consequently, the VIC43GX676 is fundamentally not a motion capture camera. Its ideal operating regime is with completely stationary subjects or subjects moving at a glacial pace relative to the readout time. Applications must be designed around this constraint, often employing precise triggering mechanisms to capture the image only when the subject is perfectly still.

ความท้าทายด้านแบนด์วิธของ GigE Vision

การส่งสตรีมข้อมูลภาพสี 12.5MP ที่ 9 fps เป็นภาระที่หนักมากสำหรับอินเตอร์เฟส Gigabit Ethernet ภาพสี 12.5MP (ในรูปแบบ RGB 24-bit) มีขนาดประมาณ 37.5 MB ต่อเฟรม ที่ 9 fps จะต้องการแบนด์วิธต่อเนื่องประมาณ 337.5 MB/s หรือ 2.7 Gbps ซึ่งเกินขีดจำกัดทางทฤษฎีของ GigE ถึง 2.7 เท่า

In reality, the VIC43GX676 does not stream full RGB data at this rate. It uses the common and efficient method of streaming the raw Bayer pattern data (typically 8 or 10 bits per pixel), which cuts the data rate by roughly a factor of three. Even then, the data rate approaches the limit of GigE. This necessitates an optimized network setup: high-quality CAT6A or CAT7 cables, a dedicated Ethernet port on the host PC, minimal network hops, and sometimes operating at a slightly lower frame rate or using compression to guarantee zero packet loss.

แอปพลิเคชันเป้าหมายเฉพาะ

VIC43GX676 แสดงศักยภาพสูงสุดในสาขาต่อไปนี้:
1. **การตรวจสอบทางอิเล็กทรอนิกส์และเซมิคอนดักเตอร์:** การตรวจสอบสีและข้อบกพร่องบนแผงวงจรพิมพ์ (PCB) ขนาดใหญ่ที่มีส่วนประกอบสี การตรวจสอบสีของชั้นฟิล์มบางบน wafer
2. **ไมโครสโคปีสีทางการแพทย์และวิทยาศาสตร์:** Digital pathology (การวิเคราะห์เนื้อเยื่อที่ย้อมสี), life science research, material analysis under microscopes
3. **การตรวจสอบการพิมพ์และบรรจุภัณฑ์ขั้นสูง:** การตรวจสอบคุณภาพสี การเรียงตัว การมีอยู่ของข้อความและกราฟิกบนบรรจุภัณฑ์ขนาดใหญ่หรือความละเอียดสูงมาก
4. **การวัดมิติและรูปทรงบนวัตถุสี:** การวัดชิ้นส่วนเครื่องจักรสีที่มีความคลาดเคลื่อนต่ำมาก ซึ่งต้องใช้ทั้งข้อมูลสีและรูปทรง
5. **การวิเคราะห์ศิลปะและการอนุรักษ์:** การบันทึกภาพสีความละเอียดสูงของงานศิลปะ เอกสารโบราณ สำหรับการวิเคราะห์ การเก็บถาวร และการวิจัย

งานบนสายการผลิตความเร็วสูง งานกับหุ่นยนต์ไดนามิก หรืองานอ่านบาร์โค้ดธรรมดาไม่ใช่อาสนะของกล้องรุ่นนี้

สเปกทางเทคนิคครบถ้วน

ข้อมูลจำเพาะโดยละเอียดของ VIC43GX676 ปรากฏดังนี้

• ความละเอียดภาพ (Resolution): 12.5 Megapixels (โดยทั่วไป 4096 x 3072 พิกเซล หรือใกล้เคียง)
• ขนาดเซ็นเซอร์ (Sensor Size): 1/1.6 นิ้ว (รูปแบบออปติคัล)
• ประเภทเซ็นเซอร์ (Sensor Type): CMOS Color (Bayer Color Filter Array)
• ประเภทชัตเตอร์ (Shutter Type): Rolling Shutter (Electronic Rolling Shutter)
• อัตราการถ่ายภาพ (Frame Rate): สูงสุด 9 เฟรมต่อวินาที (fps) ที่ความละเอียดเต็ม
• อินเตอร์เฟส (Interface): Gigabit Ethernet (GigE Vision Protocol)
• รูปแบบพิกเซล (Pixel Format): Bayer RG8, RG10, RGB8, ฯลฯ
• ความลึกของสี (Bit Depth): 8-bit, 10-bit, หรือ 12-bit ต่อช่องสี (ขึ้นอยู่กับโหมด)
• ช่วงสเปกตรัม (Spectral Response): ครอบคลุมแสงที่ตามองเห็น (Visible Light)
• การติดตั้งเลนส์ (Lens Mount): C-Mount มาตรฐาน

เฟรมเรท 9 fps เป็นตัวเลขที่แสดงถึงสมดุลระหว่างความละเอียดสูงสุดและความเป็นไปได้ในการส่งข้อมูลผ่าน GigE สำหรับงานส่วนใหญ่ที่ใช้กล้องนี้ การจับภาพแบบ single-shot หรือ low-frequency มากกว่าการสตรีมแบบต่อเนื่อง

สถาปัตยกรรมระบบที่แนะนำ

การสร้างระบบที่ใช้ VIC43GX676 จำเป็นต้องมีแผนอย่างรอบคอบ:

เลนส์ (Optics): ต้องใช้ เลนส์ C-Mount ระดับสูงที่มีกำลังแยกแยะ (resolution) สูงมากและมีการแก้ไขการหักเหของสี (chromatic aberration) ที่ดีเลิศ เพื่อให้ได้ภาพสีที่คมชัดและสีเที่ยงตรง across the entire field เลนส์ทั่วไปจะทำให้คุณภาพภาพตกต่ำลงทันที

แสงสว่าง (Illumination): เป็นหัวใจของระบบภาพสีความละเอียดสูง จำเป็นต้องมี ระบบไฟส่องสว่าง ที่ให้แสงสม่ำเสมอมาก มีค่า CRI สูงมาก (>95) และมีอุณหภูมิสีคงที่ แสงที่เปลี่ยนแปลงจะทำให้ค่าสีเปลี่ยนแปลงและทำให้การวิเคราะห์ล้มเหลว แสงประเภท Dome Light หรือแสงกระจายมักถูกเลือกเพื่อลด glare และ shadow

ฮาร์ดแวร์หลัก (Host Hardware): คอมพิวเตอร์ต้องมี: พอร์ต Gigabit Ethernet คุณภาพสูง (แนะนำใช้ NIC แยก), CPU รุ่นใหม่หลายคอร์ความเร็วสูง, RAM ขนาดใหญ่ (32GB+ เป็นอย่างต่ำ), SSD NVMe ความเร็วสูงสำหรับระบบปฏิบัติการและการบันทึกภาพ การ์ดกราฟิกที่เหมาะสมสำหรับการแสดงผลภาพขนาดใหญ่

การวิเคราะห์เชิงเปรียบเทียบกับคู่แข่ง

ตลาดกล้องสี 12.5MP GigE เป็นตลาดเฉพาะทางระดับไฮเอนด์

The Imaging Source (VIC43GX676) vs. Hikrobot: Hikrobot อาจมีทางเลือกในตลาดความละเอียดสูง vim43gr0521 มักแข่งขันด้วยการเป็นผลิตภัณฑ์จากแบรนด์ยุโรปที่มีประวัติในด้าน color imaging สำหรับงานวิทยาศาสตร์ ซึ่งอาจให้ความมั่นใจในด้านความแม่นยำของสี (color accuracy) และความเสถียรของอัลกอริทึมดีโมเสก (demosaicing) ที่แปลงข้อมูล Bayer เป็นภาพสี

The Imaging Source vs. FLIR (Point Grey): FLIR เป็นเจ้าตลาดในกล้องวิทยาศาสตร์สมรรถนะสูง VIC43GX676 อาจเสนอทางเลือกที่มีราคาแข่งขันได้สำหรับลูกค้าที่ต้องการความละเอียดสีสูงสุดจาก Rolling Shutter โดยเน้นที่การใช้งานกับวัตถุที่ควบคุมการเคลื่อนไหวได้

The Imaging Source vs. IDS / Basler: ทั้งคู่มีผลิตภัณฑ์ความละเอียดสูงมากในพอร์ตโฟลิโอ VIC43GX676 พยายามครองส่วนแบ่งของผู้ใช้ที่ต้องการโซลูชั่นสีความละเอียดสูงมากจากแบรนด์คุณภาพ ในราคาที่สมเหตุสมผลเมื่อเทียบกับกล้อง Global Shutter สีในระดับความละเอียดใกล้เคียงซึ่งมักมีราคาสูงกว่ามาก

สรุปคุณสมบัติสินค้า VIC43GX676

กล้อง VIC43GX676 จาก The Imaging Source สรุปคุณสมบัติเด่นได้ดังนี้: เป็นกล้อง Machine Vision สี (Color) ที่ใช้เซ็นเซอร์ CMOS Rolling Shutter ขนาด 1/1.6 นิ้ว ให้ความละเอียดสูงมากระดับ 12.5 ล้านพิกเซล (ประมาณ 4096×3072) สามารถจับภาพสีได้ที่ความเร็วสูงสุด 9 เฟรมต่อวินาทีเมื่อใช้ความละเอียดเต็ม เชื่อมต่อผ่านอินเตอร์เฟสมาตรฐานอุตสาหกรรม Gigabit Ethernet (GigE Vision) ออกแบบมาสำหรับงานตรวจสอบ วัดมิติ และวิเคราะห์ภาพสีที่ต้องการความละเอียดสูงมากเป็นพิเศษ (very high resolution) สำหรับวัตถุที่เคลื่อนไหวช้าหรือหยุดนิ่ง โดยมักใช้ในงานวิทยาศาสตร์ วิจัย และการตรวจสอบคุณภาพสีขั้นสูงที่ต้องการความคมชัดของสีและรายละเอียดเชิงพื้นที่ในระดับสูงสุด

คำถามที่พบบ่อย

สรุปและข้อเสนอแนะ

The VIC43GX676 is a masterpiece of high-resolution color imaging technology, designed for the most demanding applications where every pixel and its color count. It pushes the boundaries of what is possible with GigE Vision and rolling shutter sensors, delivering breathtaking detail for stationary or meticulously controlled subjects. Its value proposition is clear: unparalleled resolution and color fidelity for applications that can operate within its well-defined constraints of motion and data throughput.

โดยสรุป VIC43GX676 เป็นเครื่องมือชั้นยอดสำหรับโครงการที่ต้องการความละเอียดสีในระดับที่ใกล้เคียงกับขีดจำกัดทางเทคโนโลยีปัจจุบัน หากความท้าทายในการตรวจสอบหรือวิจัยของคุณอยู่ที่การมองเห็นรายละเอียดสีที่เล็กมากและการควบคุมสภาพแวดล้อมเป็นไปได้ กล้องรุ่นนี้อาจเป็นคำตอบสุดท้าย การลงทุนในระบบรองรับที่ถูกต้องตั้งแต่ เลนส์ ไฟส่องสว่าง ไปจนถึงคอมพิวเตอร์ และการขอคำปรึกษาจากผู้เชี่ยวชาญจะเป็นปัจจัยกำหนดความสำเร็จในการนำศักยภาพอันยิ่งใหญ่นี้มาใช้ให้เกิดประโยชน์สูงสุด

สอบถามข้อมูลและราคา VIC43GX676

The post ViC43GX676 appeared first on imRN Asia.

VIM43GX676 คือ กล้อง 1/1.6″, 12.5MP, CMOS, Mono, Rolling, 9 fps, GigE จาก The Imaging Source ที่ออกแบบมาสำหรับงาน Machine Vision และ Scientific Imaging ที่ต้องการความละเอียดสูงมากในระดับเมกะพิกเซล ด้วยเซ็นเซอร์โมโนโครม CMOS Rolling Shutter ขนาด 1/1.6 นิ้ว ให้ความละเอียดสูงถึง 12.5 ล้านพิกเซล และเชื่อมต่อผ่านอินเตอร์เฟส Gigabit Ethernet (GigE Vision) กล้องรุ่นนี้สามารถจับภาพวัตถุที่เคลื่อนไหวช้าหรือหยุดนิ่งได้อย่างคมชัดด้วยรายละเอียดมหาศาล และส่งข้อมูลภาพปริมาณมหึมาผ่านเครือข่ายได้อย่างมีประสิทธิภาพ เหมาะสำหรับงานตรวจสอบคุณภาพพื้นผิวแบบละเอียดยิบ งานไมโครสโคปีระดับสูง การวัดมิติและรูปร่างของชิ้นส่วนขนาดเล็ก การวิเคราะห์วัสดุ และแอปพลิเคชัน Automated Optical Inspection (AOI) ขั้นสูงที่ต้องการความสามารถในการมองเห็นรายละเอียดที่เล็กมากซึ่งกล้องความละเอียดต่ำกว่าไม่สามารถให้ได้

สารบัญ: VIM43GX676

• ภาพรวมและขอบเขตการใช้งาน VIM43GX676
• ความหมายของความละเอียด 12.5MP ในงานอุตสาหกรรม
• การวิเคราะห์เซ็นเซอร์ Mono ขนาด 1/1.6″
• ข้อเท็จจริงเกี่ยวกับ Rolling Shutter ในกล้องความละเอียดสูง
• ความท้าทายและการจัดการข้อมูลผ่าน GigE Vision
• แอปพลิเคชันหลักสำหรับ VIM43GX676
• รายการสเปกทางเทคนิคแบบสมบูรณ์
• ข้อควรพิจารณาสำหรับการบูรณาการระบบ
• การวิเคราะห์ตำแหน่งแข่งในตลาด
• สรุปจุดเด่นของ VIM43GX676
• คำถามที่พบบ่อย
• บทสรุปและคำแนะนำ

ภาพรวมและขอบเขตการใช้งาน VIM43GX676

The VIM43GX676 represents a high-end imaging solution tailored for applications where pixel count and fine detail are paramount. Its staggering 12.5-megapixel monochrome sensor pushes the boundaries of resolution for many industrial inspection tasks, allowing users to see and analyze features that would be invisible or ambiguous with lower-resolution cameras. The combination of this high-resolution sensor with the GigE Vision interface makes it a powerful, albeit data-intensive, tool for precision measurement, detailed surface analysis, and high-magnification microscopy.

กล้องรุ่นนี้ไม่ใช่สำหรับทุกงาน มันถูกออกแบบมาสำหรับสถานการณ์เฉพาะที่ความละเอียดสูงเป็นข้อกำหนดหลัก และระบบสามารถรองรับปริมาณข้อมูลและเฟรมเรทที่ต่ำกว่าได้ ประสิทธิภาพสูงสุดจะเกิดขึ้นเมื่อใช้กับวัตถุที่หยุดนิ่งหรือเคลื่อนที่ช้ามาก เนื่องจากการใช้เทคโนโลยี Rolling Shutter

ความหมายของความละเอียด 12.5MP ในงานอุตสาหกรรม

ความละเอียด 12.5 ล้านพิกเซล (โดยทั่วไปประมาณ 4096 x 3072 พิกเซล) ของ VIM43GX676 นั้นสูงกว่ากล้องมาตรฐาน 5MP ถึง 2.5 เท่า และสูงกว่ากล้อง 1.2MP ถึง 10 เท่า การเพิ่มขึ้นของพิกเซลนี้แปลตรงๆ ไปเป็นความสามารถสองอย่าง: 1) การมองเห็นรายละเอียดที่เล็กลงมากในพื้นที่ตรวจสอบเดิม หรือ 2) การตรวจสอบพื้นที่ที่กว้างขึ้นมากในขณะที่ยังรักษาความสามารถในการมองเห็นรายละเอียดระดับเดียวกับกล้องความละเอียดต่ำกว่า

For example, in PCB inspection, a 12.5MP image might allow the system to inspect an entire small board in one shot while still resolving individual solder joints or trace widths. In semiconductor or flat panel display inspection, it enables the detection of micro-defects. In scientific contexts, it provides more data points for quantitative analysis, leading to more accurate and statistically significant results.

ข้อพิจารณาจากความละเอียดสูง

ความละเอียดสูงมาพร้อมกับความท้าทาย: ขนาดไฟล์ภาพใหญ่ ต้องการหน่วยความจำและพื้นที่เก็บข้อมูลมากขึ้น ต้องใช้เลนส์ที่มีกำลังแยกแยะสูงมาก และต้องการแสงสว่างที่สม่ำเสมอและเพียงพอเพื่อให้ได้สัญญาณที่ดีในแต่ละพิกเซลจำนวนมาก

การวิเคราะห์เซ็นเซอร์ Mono ขนาด 1/1.6″

เซ็นเซอร์ Mono (ขาวดำ) ขนาด 1/1.6 นิ้ว บน VIM43GX676 นั้นใหญ่กว่าเซ็นเซอร์ที่พบในกล้อง 5MP ทั่วไปเล็กน้อย (เช่น 1/2.5″) แต่เล็กกว่าเซ็นเซอร์ Full-frame หรือ APS-C อย่างมาก ขนาดนี้ช่วยให้มีพื้นที่รับแสงที่เพียงพอสำหรับการทำงานในสภาพแสงที่ควบคุมได้ โดยที่ยังคงรักษาขนาดตัวกล้องให้กะทัดรัด

The monochrome design is crucial for maximizing the performance of such a high-resolution sensor. Without a Bayer color filter array, the sensor achieves higher quantum efficiency, meaning it converts more incoming photons into electrons. This results in better sensitivity, superior signal-to-noise ratio, and ultimately, cleaner, more detailed images. This is especially beneficial when inspecting low-contrast features or working with specialized lighting like IR.

ข้อเท็จจริงเกี่ยวกับ Rolling Shutter ในกล้องความละเอียดสูง

VIM43GX676 ใช้เทคโนโลยี Rolling Shutter ซึ่งสำหรับเซ็นเซอร์ความละเอียดสูงเช่นนี้หมายความว่ากระบวนการอ่านค่าพิกเซลทั้งหมด 12.5 ล้านจุดใช้เวลาค่อนข้างนาน (readout time) เวลานี้ส่งผลโดยตรงต่อเฟรมเรทสูงสุดที่ทำได้ (9 fps) และเพิ่มความเสี่ยงต่อการเกิดเอฟเฟกต์ Rolling Shutter หากวัตถุเคลื่อนที่ระหว่างการอ่านค่า

Therefore, the VIM43GX676 is explicitly designed for applications with minimal subject motion. It excels in scenarios like scanning stationary objects, microscopy stages, or inspection stations where parts are fixtured. Attempting to use it on a fast-moving conveyor would likely result in severe distortion. Understanding this fundamental limitation is key to successful deployment.

ความท้าทายและการจัดการข้อมูลผ่าน GigE Vision

การส่งสตรีมข้อมูลภาพ 12.5MP ที่ 9 fps เป็นความท้าทายด้านแบนด์วิธ ภาพ Mono 12.5MP (8-bit) มีขนาดประมาณ 12.5 MB ต่อเฟรม ที่ 9 fps จะต้องการแบนด์วิธต่อเนื่องประมาณ 112.5 MB/s หรือ 900 Mbps ซึ่งเข้าใกล้ขีดจำกัดทางทฤษฎีของ Gigabit Ethernet (1 Gbps) อย่างมาก

In practice, the VIM43GX676 and the GigE Vision protocol employ optimizations like packet resend mechanisms, jumbo frames, and careful driver configuration to achieve a stable stream. However, this leaves little headroom on the network. It is often recommended to dedicate a separate Ethernet port and cable to this camera, avoid using network switches if possible, or operate at a slightly lower frame rate to ensure reliability, especially in multi-camera setups.

แอปพลิเคชันหลักสำหรับ VIM43GX676

VIM43GX676 พบการใช้งานสูงสุดในสาขาเหล่านี้:
1. **การตรวจสอบอิเล็กทรอนิกส์ขั้นสูง:** การตรวจสอบแผงวงจรพิมพ์ (PCB) ขนาดใหญ่หรือความละเอียดสูงมาก การตรวจสอบ wafer เซมิคอนดักเตอร์ การวัดลักษณะของ MEMS devices
2. **ไมโครสโคปีและวิทยาศาสตร์ชีวภาพ:** กล้องดิจิตอลสำหรับ microscopes ใช้ใน digital pathology, material science, life science research ที่ต้องการความละเอียดสูง
3. **การวัดมิติความแม่นยำสูง:** การวัดชิ้นส่วนเครื่องจักรกลที่มีความคลาดเคลื่อนต่ำมาก (high-precision metrology) การตรวจสอบแม่พิมพ์และรูปร่าง (mold and form inspection)
4. **การตรวจสอบพื้นผิวและวัสดุ:** การหาข้อบกพร่องขนาดเล็กมากบนพื้นผิวโลหะ แก้ว พลาสติก หรือแผ่นฟิล์ม
5. **การประมวลผลภาพทางอากาศหรือดาวเทียม (ในห้องปฏิบัติการ):** การวิเคราะห์ภาพถ่ายความละเอียดสูงสำหรับการทำแผนที่หรือการวิจัย

งานทั่วไปบนสายการผลิตความเร็วสูง งานกับหุ่นยนต์ที่เคลื่อนไหวเร็ว หรืองานอ่านบาร์โค้ดธรรมดาไม่ใช่จุดแข็งของกล้องรุ่นนี้ เนื่องจากเฟรมเรทต่ำและข้อจำกัดของ Rolling Shutter

รายการสเปกทางเทคนิคแบบสมบูรณ์

ข้อมูลจำเพาะโดยละเอียดของ VIM43GX676 มีดังนี้

• ความละเอียดภาพ (Resolution): 12.5 Megapixels (โดยทั่วไป 4096 x 3072 พิกเซล หรือใกล้เคียง)
• ขนาดเซ็นเซอร์ (Sensor Size): 1/1.6 นิ้ว (รูปแบบออปติคัล)
• ประเภทเซ็นเซอร์ (Sensor Type): CMOS Monochrome (Mono)
• ประเภทชัตเตอร์ (Shutter Type): Rolling Shutter (Electronic Rolling Shutter)
• อัตราการถ่ายภาพ (Frame Rate): สูงสุด 9 เฟรมต่อวินาที (fps) ที่ความละเอียดเต็ม 12.5MP
• อินเตอร์เฟส (Interface): Gigabit Ethernet (GigE Vision Protocol)
• ความลึกของบิต (Bit Depth): 8-bit, 10-bit, หรือ 12-bit (ขึ้นอยู่กับโหมดการทำงาน)
• ช่วงสเปกตรัม (Spectral Range): กว้าง ครอบคลุม Visible ถึง Near-IR (เหมาะกับแสงเสริมพิเศษ)
• การติดตั้งเลนส์ (Lens Mount): C-Mount หรืออาจมีตัวเลือกอื่น
• ความต้องการพลังงาน (Power Requirements): ผ่าน Power over Ethernet (PoE++) หรือ Adaptor เนื่องจากกินไฟมากขึ้น

เฟรมเรท 9 fps สะท้อนถึงข้อแลกเปลี่ยนระหว่างความละเอียดสูงสุดและความเร็วของข้อมูล สำหรับงานส่วนใหญ่ที่ใช้กล้องนี้ ความเร็วไม่ใช่ปัจจัยหลัก แต่ความคมชัดและรายละเอียดต่างหากที่สำคัญ

ข้อควรพิจารณาสำหรับการบูรณาการระบบ

การสร้างระบบด้วย VIM43GX676 ต้องวางแผนอย่างรอบคอบในหลายด้าน

เลนส์: เป็นองค์ประกอบที่สำคัญที่สุดอย่างหนึ่ง ต้องใช้ เลนส์ C-Mount ที่มีกำลังแยกแยะ (resolution) สูงมากเป็นพิเศษ (มักเป็นเลนส์ระดับไมโครสโคปหรือ telecentric) เพื่อให้สอดคล้องกับความละเอียด 12.5MP ของเซ็นเซอร์ เลนส์ทั่วไปอาจกลายเป็นจุดอ่อนที่ลดทอนความสามารถของกล้องลง

แสงสว่าง: จำเป็นต้องมี ระบบไฟส่องสว่าง ที่สว่างมากและสม่ำเสมอเป็นพิเศษ เพื่อให้แสงเพียงพอสำหรับแต่ละพิกเซลขนาดเล็กและลดสัญญาณรบกวน แสงที่ไม่เพียงพอจะทำให้ได้ภาพที่มี noise สูงและสูญเสียรายละเอียด

เครือข่ายและคอมพิวเตอร์: คอมพิวเตอร์ต้องมีพอร์ต Gigabit Ethernet ที่มีประสิทธิภาพสูง (อาจต้องใช้ NIC ระดับเซิร์ฟเวอร์) CPU ที่แรงมาก และ RAM เพียงพอสำหรับการประมวลผลภาพขนาดใหญ่ ควรพิจารณาใช้ SSD ความเร็วสูงสำหรับการบันทึกภาพ

การวิเคราะห์ตำแหน่งแข่งในตลาด

กล้อง Mono 12.5MP GigE เป็นตลาดเฉพาะทางที่มีผู้เล่นไม่มากนัก

The Imaging Source (VIM43GX676) vs. Hikrobot: Hikrobot อาจมีตัวเลือกความละเอียดสูงในตลาด แต่ VIM43GX676 มักแข่งขันด้วยการเป็นผลิตภัณฑ์จากแบรนด์ยุโรปที่มีประวัติในด้าน imaging สำหรับงานวิทยาศาสตร์และอุตสาหกรรมขั้นสูง ซึ่งอาจให้ความมั่นใจในด้านคุณภาพเซ็นเซอร์และความแม่นยำของข้อมูลสีเทา (grayscale accuracy)

The Imaging Source vs. FLIR (Point Grey): FLIR เป็นผู้เล่นหลักในตลาดกล้องวิทยาศาสตร์และความละเอียดสูง VIM43GX676 อาจเป็นทางเลือกที่มีราคาแข่งขันได้สำหรับบางรุ่นของ FLIR โดยเน้นไปที่ความคุ้มค่าในสเปกความละเอียดสูงสุดแบบ Rolling Shutter Mono

The Imaging Source vs. IDS / Basler: ทั้ง IDS และ Basler มีผลิตภัณฑ์ความละเอียดสูงมากในพอร์ตโฟลิโอ VIM43GX676 พยายามยืนในตำแหน่งผู้ให้โซลูชั่นความละเอียดสูงมากจากแบรนด์คุณภาพในระดับราคาที่เข้าถึงได้ง่ายกว่าสำหรับห้องปฏิบัติการหรือสายการผลิตขนาดเล็กที่ต้องการความละเอียดระดับนี้

สรุปจุดเด่นของ VIM43GX676

กล้อง VIM43GX676 จาก The Imaging Source สรุปคุณสมบัติหลักได้ดังนี้: เป็นกล้อง Machine Vision ขาวดำ (Mono) ที่ใช้เซ็นเซอร์ CMOS Rolling Shutter ขนาด 1/1.6 นิ้ว ให้ความละเอียดสูงมากระดับ 12.5 ล้านพิกเซล (ประมาณ 4096×3072) สามารถจับภาพได้ที่ความเร็วสูงสุด 9 เฟรมต่อวินาทีเมื่อใช้ความละเอียดเต็ม เชื่อมต่อผ่านอินเตอร์เฟสมาตรฐานอุตสาหกรรม Gigabit Ethernet (GigE Vision) ออกแบบมาสำหรับงานตรวจสอบ วัดมิติ และวิเคราะห์ภาพที่ต้องการความละเอียดสูงมากเป็นพิเศษ (very high resolution) สำหรับวัตถุที่เคลื่อนไหวช้าหรือหยุดนิ่ง โดยมักใช้ร่วมกับเลนส์กำลังขยายสูงหรือระบบออปติกพิเศษ

คำถามที่พบบ่อย

บทสรุปและคำแนะนำ

The VIM43GX676 is a specialist’s tool, offering unparalleled resolution for monochrome imaging in applications where detail is king and speed is secondary. Its 12.5MP sensor provides a level of scrutiny that is simply unattainable with standard industrial cameras. However, its successful deployment hinges on a clear understanding of its rolling shutter limitations and a commitment to building a supporting infrastructure—lenses, lighting, network, and computing—that can fully leverage its high-resolution capabilities.

โดยสรุป VIM43GX676 เป็นเครื่องมือชั้นสูงสำหรับโครงการที่ต้องการพรมแดนของความละเอียดภาพขาวดำ หากงานของคุณต้องการการมองเห็นรายละเอียดในระดับไมครอน และสามารถควบคุมสภาพแวดล้อมให้วัตถุอยู่กับที่ได้ กล้องรุ่นนี้อาจให้คำตอบที่คุณตามหา การวางแผนระบบ เลนส์ ไฟส่องสว่าง และฮาร์ดแวร์รองรับที่เหมาะสมร่วมกับคำแนะนำจากผู้เชี่ยวชาญจะเป็นกุญแจสำคัญที่จะเปลี่ยนข้อมูลพิกเซลจำนวนมหาศาลนี้ให้เป็นข้อมูลเชิงลึกที่มีคุณค่า

สอบถามข้อมูลและราคา VIM43GX676

The post ViM43GX676 appeared first on imRN Asia.

A2A3536-9GMPRO : ace 2

With its Sony IMX676 CMOS sensor, the Basler A2A3536-9GMPRO GigE camera captures 9 frames per second at 12.5 MP resolution.

ace 2

With optimized hardware, advanced CMOS sensor technology, and unique camera features, the ace 2 meets customer demands for affordable standard solutions and improved performance.
Basler ace 2 cameras are available with GigE, 5GigE, or USB 3.0 interfaces, with several resolutions and speeds, and with sensors from leading manufacturers.

The post a2A3536-9gmPRO appeared first on imRN Asia.

A2A3536-9GMBAS : ace 2 R

With its Sony IMX676 CMOS sensor, the Basler A2A3536-9GMBAS GigE camera captures 9 frames per second at 12.5 MP resolution.

ace 2 R

With optimized hardware, advanced CMOS sensor technology, and unique camera features, the ace 2 meets customer demands for affordable standard solutions and improved performance.
Basler ace 2 cameras are available with GigE, 5GigE, or USB 3.0 interfaces, with several resolutions and speeds, and with sensors from leading manufacturers.

The post a2A3536-9gmBAS appeared first on imRN Asia.

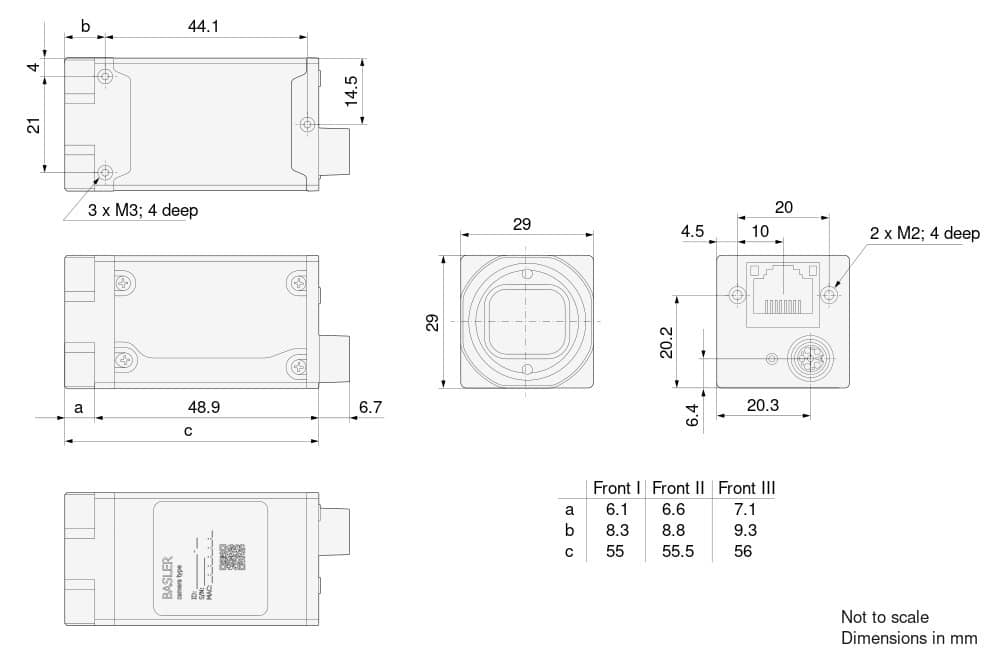

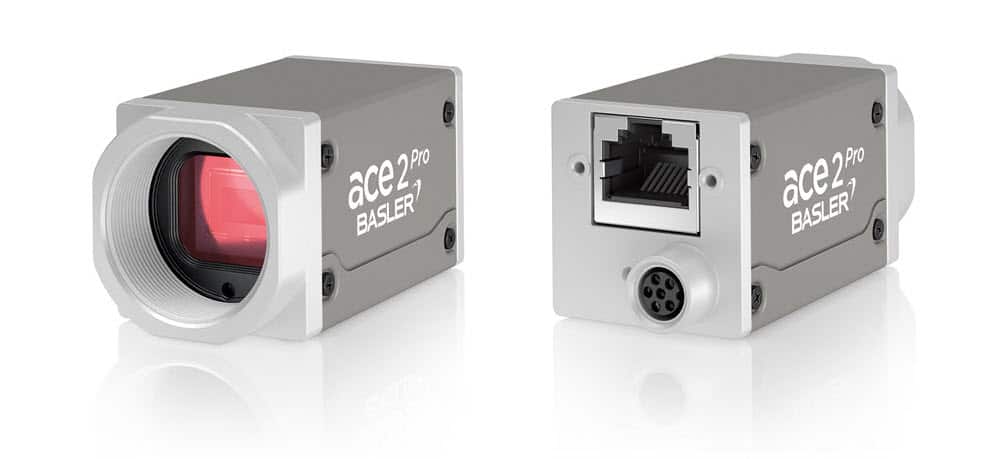

A2A3536-9GCPRO : ace 2

With its Sony IMX676 CMOS sensor, the Basler A2A3536-9GCPRO GigE camera captures 9 frames per second at 12.5 MP resolution.

ace 2

With optimized hardware, advanced CMOS sensor technology, and unique camera features, the ace 2 meets customer demands for affordable standard solutions and improved performance.
Basler ace 2 cameras are available with GigE, 5GigE, or USB 3.0 interfaces, with several resolutions and speeds, and with sensors from leading manufacturers.

The post a2A3536-9gcPRO appeared first on imRN Asia.

A2A3536-31UCBAS : ace 2

The Sony IMX676 CMOS sensor in the Basler A2A3536-31UCBAS USB 3.0 camera captures 31 frames per second at 12.5 MP resolution.

ace 2

With optimized hardware, advanced CMOS sensor technology, and unique camera features, the ace 2 meets customer demands for affordable standard solutions and improved performance.
Basler ace 2 cameras are available with GigE, 5GigE, or USB 3.0 interfaces, with several resolutions and speeds, and with sensors from leading manufacturers.

The post a2A3536-31ucBAS appeared first on imRN Asia.

A2A3536-31UMBAS : ace 2

The Sony IMX676 CMOS sensor in the Basler A2A3536-31UMBAS USB 3.0 camera captures 31 frames per second at 12.5 MP resolution.

ace 2

With optimized hardware, advanced CMOS sensor technology, and unique camera features, the ace 2 meets customer demands for affordable standard solutions and improved performance.
Basler ace 2 cameras are available with GigE, 5GigE, or USB 3.0 interfaces, with several resolutions and speeds, and with sensors from leading manufacturers.

The post a2A3536-31umBAS appeared first on imRN Asia.

A2A3536-31UCPRO : ace 2

The Sony IMX676 CMOS sensor in the Basler A2A3536-31UCPRO USB 3.0 camera captures 31 frames per second at 12.5 MP resolution.

ace 2

With optimized hardware, advanced CMOS sensor technology, and unique camera features, the ace 2 meets customer demands for affordable standard solutions and improved performance.
Basler ace 2 cameras are available with GigE, 5GigE, or USB 3.0 interfaces, with several resolutions and speeds, and with sensors from leading manufacturers.

The post a2A3536-31ucPRO appeared first on imRN Asia.

a2A3536-42g5mBAS : ace 2 R

The Sony IMX676 CMOS sensor in the Basler A2A3536-42G5CBAS 5GigE camera produces 42 frames per second at 12.5 MP resolution.

ace 2 R

With optimized hardware, advanced CMOS sensor technology, and unique camera features, the ace 2 meets customer demands for affordable standard solutions and improved performance.
Basler ace 2 cameras are available with GigE, 5GigE, or USB 3.0 interfaces, with several resolutions and speeds, and with sensors from leading manufacturers.

The post a2A3536-42g5cBAS appeared first on imRN Asia.

A2A3536-9GCBAS : ace 2 R

With its Sony IMX676 CMOS sensor, the Basler A2A3536-9GCBAS GigE camera captures 9 frames per second at 12.5 MP resolution.

ace 2 R

With optimized hardware, advanced CMOS sensor technology, and unique camera features, the ace 2 meets customer demands for affordable standard solutions and improved performance.
Basler ace 2 cameras are available with GigE, 5GigE, or USB 3.0 interfaces, with several resolutions and speeds, and with sensors from leading manufacturers.

The post a2A3536-9gcBAS appeared first on imRN Asia.
