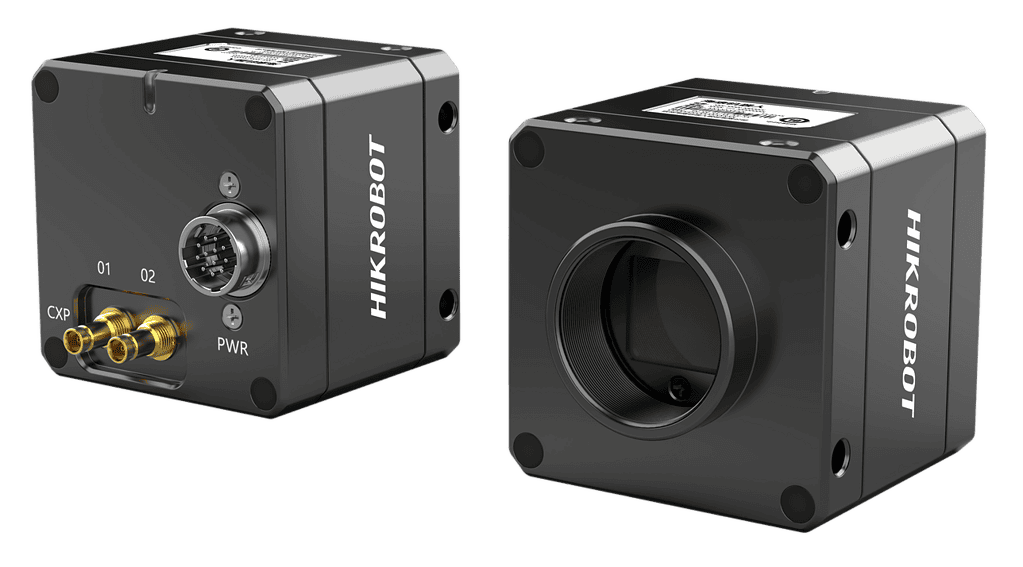

MV-CH250-90XC-C-NN : สุดยอดกล้องอุตสาหกรรมความละเอียด 25MP พร้อมอินเทอร์เฟซ Hikrobot CoaXPress
ในยุคที่การตรวจสอบคุณภาพในสายการผลิตต้องอาศัยความละเอียดระดับไมโครและความเร็วที่เหนือชั้น กล้องอุตสาหกรรมตระกูล CH Series จาก Hikrobot ได้ก้าวขึ้นมาเป็นผู้นำด้านเทคโนโลยี Machine Vision อย่างแท้จริง โดยเฉพาะรุ่น MV-CH250-90XC-C-NN ที่ถูกออกแบบมาเพื่อทำลายขีดจำกัดเดิมๆ ของการถ่ายภาพความเร็วสูงด้วยความละเอียดมหาศาลถึง 25 ล้านพิกเซล ช่วยให้วิศวกรสามารถมองเห็นรายละเอียดที่เล็กที่สุดได้อย่างชัดเจน
The core excellence of this imaging solution lies in its integration of the advanced GMAX0505 sensor, a powerhouse in the world of high-resolution imaging. This 1.1-inch format CMOS global shutter sensor is specifically engineered to produce images with exceptional dynamic range and a high signal-to-noise ratio (SNR). Unlike traditional rolling shutter sensors that suffer from geometric distortion when capturing fast-moving objects, the global shutter technology ensures every single pixel is exposed simultaneously, preserving the spatial integrity of the target for precise metrology.
High-Speed Data Transmission via CoaXPress Interface
สำหรับการส่งผ่านข้อมูลภาพปริมาณมหาศาลจากเซนเซอร์ 25 ล้านพิกเซล อุปกรณ์รุ่นนี้เลือกใช้อินเทอร์เฟซ CoaXPress (CXP-6) ซึ่งเป็นมาตรฐานการเชื่อมต่อระดับไฮเอนด์ที่ให้แบนด์วิธกว้างกว่าอินเทอร์เฟซทั่วไปหลายเท่า MV-CH250-90XC-C-NN สามารถทำเฟรมเรตได้สูงถึง 41.5 fps ที่ความละเอียดเต็มพิกเซล (5120 x 5120) ทำให้มันเป็นตัวเลือกอันดับต้นๆ สำหรับงานตรวจสอบแผงวงจรพิมพ์ (PCB AOI) ที่ต้องการเก็บภาพพื้นที่กว้างๆ ในเวลาอันสั้น
In terms of physical imaging capabilities, the sensor within the MV-CH250-90XC-C-NN features a fine pixel size of 2.5 x 2.5 µm. This small yet efficient pixel architecture allows for a compact design while maintaining high pixel density, which is crucial for mounting high-performance optics without excessively large lens formats. Furthermore, the CXP device is fully compatible with the GenICam standard and CoaXPress protocol, allowing for seamless integration with professional third-party libraries such as MVTec HALCON or VisionPro.
ความยืดหยุ่นในการใช้งานเป็นอีกหนึ่งจุดแข็งที่สำคัญ กล้องตัวนี้รองรับฟังก์ชันการปรับภาพที่หลากหลาย ไม่ว่าจะเป็นการปรับค่า Gain, Exposure Time, Look-Up Tables (LUT) และ Gamma Correction ทั้งแบบอัตโนมัติและแบบกำหนดเอง นอกจากนี้ยังรองรับโหมดการทำงานทั้ง Hardware Trigger และ Software Trigger เพื่อให้การบันทึกภาพสอดคล้องกับจังหวะการเคลื่อนที่ของชิ้นงานบนสายพานหรือแขนกลหุ่นยนต์ได้อย่างสมบูรณ์แบบ
Advanced Applications: From Semiconductors to 3D Vision
ในกลุ่มอุตสาหกรรมเซมิคอนดักเตอร์และการผลิตอิเล็กทรอนิกส์ การตรวจหาความผิดปกติขนาดเล็กบนลายวงจรต้องใช้ทั้งความละเอียดภาพที่สูงและคอนทราสต์ที่แม่นยำ MV-CH250-90XC-C-NN ตอบโจทย์นี้ด้วยการประมวลผลสัญญาณภาพที่มีคุณภาพสูง ช่วยลดเวลาในการประมวลผลของซอฟต์แวร์วิเคราะห์เนื่องจากภาพต้นฉบับมีความใสเคลียร์และมีสัญญาณรบกวนต่ำมาก ช่วยเพิ่มประสิทธิภาพการผลิตให้กับโรงงานได้อย่างมีนัยสำคัญ
Beyond traditional 2D inspection, the high resolution and frame rate of the 25MP sensor make it an ideal candidate for cutting-edge 3D reconstruction and motion capture applications. In sports science or cinematic motion capture, the resolution provides a level of detail that allows for the precise tracking of markers in a large three-dimensional volume. The reliability of the CoaXPress connection ensures that data streams remain stable even during long recording sessions, which is a prerequisite for professional motion analysis environments.
- Resolution of 5120 x 5120: Offers massive raw data for extreme detail analysis.
- Global Shutter CMOS: Eliminates motion blur, ensuring crisp images of fast-moving targets.
- CXP-6 Connectivity: Massive bandwidth supporting up to 41.5 fps at full resolution.
- Multi-Software Support: Compatible with any GenICam-based third-party software.
- High Sensitivity: Optimized for low-light industrial environments where exposure is limited.
สำหรับการประยุกต์ใช้ในอุตสาหกรรมพลังงานใหม่ เช่น การตรวจสอบแผงโซลาร์เซลล์ กล้องรุ่นนี้สามารถมองเห็นรอยแตกร้าวที่ตามนุษย์มองไม่เห็นได้อย่างง่ายดาย ด้วยจำนวนพิกเซลที่มากพอจะครอบคลุมพื้นที่ขนาดใหญ่ในครั้งเดียว ทำให้ MV-CH250-90XC-C-NN ช่วยลดจำนวนกล้องที่ต้องใช้ในหนึ่งสถานีตรวจสอบ ส่งผลให้โครงสร้างของเครื่องจักรเรียบง่ายขึ้นและลดค่าใช้จ่ายในการบำรุงรักษาในระยะยาว
Industrial Grade Reliability and Precision Engineering
โครงสร้างภายนอกของกล้องถูกออกแบบมาเพื่อรองรับสภาวะการทำงานที่รุนแรง โดยเน้นการระบายความร้อนที่มีประสิทธิภาพเพื่อรักษาเสถียรภาพของเซนเซอร์ขณะทำงานต่อเนื่อง การใช้งานอุปกรณ์ซีรีส์นี้ในระบบอัตโนมัติช่วยให้มั่นใจได้ว่าความร้อนจะไม่ส่งผลกระทบต่อคุณภาพของพิกเซล ซึ่งเป็นปัจจัยหลักที่มักทำให้เกิด Thermal Noise ในกล้องระดับล่าง ความทนทานนี้เองที่เป็นเครื่องพิสูจน์ถึงมาตรฐานการผลิตระดับสูง
To assist mechanical engineers, the camera body is built with standardized mounting points that ensure a rigid and vibration-resistant installation. In precision metrology, even a microscopic shift in the optical axis can lead to measurement errors. Therefore, the MV-CH250-90XC-C-NN is crafted with high-precision internal alignment, ensuring that the sensor is perfectly centered with the lens mount. This mechanical integrity allows for sub-pixel accuracy when performing geometric measurements on high-density assemblies.
นอกจากนี้ การรองรับสายเคเบิล CoaXPress ที่มีความยาวได้มากกว่าสาย USB 3.0 ทั่วไป ช่วยให้นักวางระบบสามารถวางเครื่องประมวลผลไว้ในที่ปลอดภัยและห่างไกลจากจุดติดตั้งกล้องได้ โดยที่ความเร็วในการรับส่งข้อมูลไม่ลดลงเลย ผลิตภัณฑ์รุ่นนี้จึงเป็นโซลูชันที่สมบูรณ์แบบสำหรับการติดตั้งในสายการผลิตขนาดใหญ่ที่มีพื้นที่จำกัดรอบๆ ตัวเครื่องจักร
Future-Proofing Your Automation Vision System
การลงทุนในเทคโนโลยีระดับ 25MP เป็นการวางรากฐานให้กับโรงงานอัจฉริยะในอนาคต เนื่องจากอัลกอริทึม Deep Learning ต้องการข้อมูลภาพที่ละเอียดสูงเพื่อใช้ในการตัดสินใจ การเลือกใช้ MV-CH250-90XC-C-NN จะช่วยให้ระบบของคุณมีดวงตาที่มีประสิทธิภาพเพียงพอต่อการพัฒนาซอฟต์แวร์ที่ซับซ้อนขึ้นในอนาคต โดยไม่ต้องกังวลเรื่องการเปลี่ยนฮาร์ดแวร์บ่อยๆ
Concluding the technical merits, this high-performance camera bridges the gap between ultra-high resolution and industrial speed. Whether it is for semiconductor wafer inspection or high-speed parcel sorting, the MV-CH250-90XC-C-NN provides the visual data needed to drive productivity. The combination of the GMAX0505 sensor and CXP-6 interface creates a synergy that redefines what is possible in modern automated inspection workflows.
Mechanical drawing for MV-CH250-90XC-C-NN
ในท้ายที่สุด ความสำเร็จของโครงการ Machine Vision ขึ้นอยู่กับการเลือกเครื่องมือที่เหมาะสม หากคุณกำลังมองหาความสมดุลระหว่างความละเอียดระดับ 25 ล้านพิกเซลและความเร็วในการถ่ายภาพที่ 41.5 fps อุปกรณ์รุ่นนี้คือคำตอบที่ตอบโจทย์ความต้องการของโรงงานยุคใหม่ได้อย่างครบถ้วนและคุ้มค่ากับการลงทุนในระยะยาว
If you require further information regarding lens selection or need technical assistance with configuring the CoaXPress frame grabber for the MV-CH250-90XC-C-NN, our team of experts is ready to provide end-to-end support. Contact us today to explore how this advanced imaging technology can elevate your production quality to the next level and streamline your automated inspection workflow.
